BM15扁型锚具
0.00
0.00

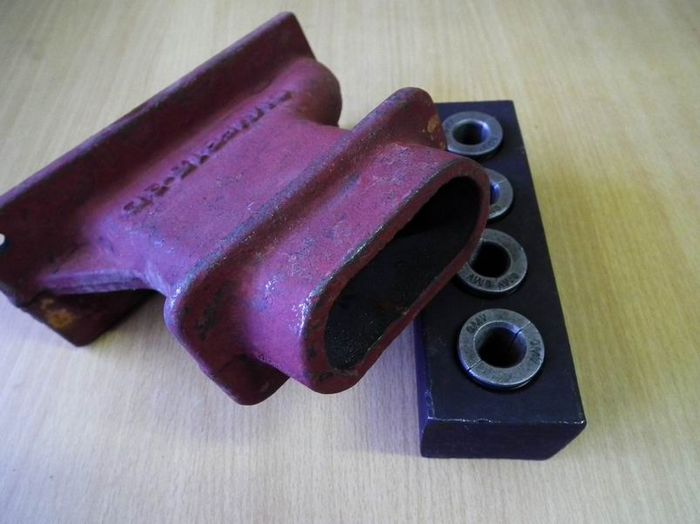

GQM15扁型锚具是由扁形工作锚板、工作夹片、扁形锚垫板、扁形螺旋筋、扁形波纹管、钢铰线等组成；扁形联接器由扁形联接体、夹片、扁形锚垫板、扁形锚螺旋筋、挤压套、扁形保护罩等构成。适用于标准强度为 2000Mpa 以下的 φ12.7 、 φ12.9 、 φ12.5 、φ15.7 钢铰线。使用它可使后张构件减薄，降低自重，主要主用于先张、后张预应力板、无梁楼板、或高度需要降低的梁。采用YCJ26 型前卡式千斤顶进行张拉，即可自锚锚固也可以顶压锚固。
|
|
|
BM15/13-2
|
BM15/13-3
|
BM15/13-4
|
BM15/13-5
|
|
锚板
|
D
|
80
|
113
|
148
|
183
|
|
E
|
48
|
48
|
48
|
48
|
|
|
H
|
50
|
50
|
50
|
50
|
|
|
锚垫板
|
A
|
140
|
180
|
220
|
260
|
|
B
|
70
|
70
|
70
|
70
|
|
|
C
|
150
|
190
|
230
|
270
|
|
|
波纹管
|
a
|
50
|
60
|
70
|
90
|
|
b
|
19
|
19
|
19
|
19
|
|
型号
|
固定端锚板
|
螺旋筋
|
约束圈外形
|
扁波纹管内径
|
C(min)
|
||
|
A×B
|
T
|
d×e
|
L
|
长×宽
|
长×宽
|
||
|
BM15P-2
|
140×70
|
16
|
130×100
|
300
|
80×50
|
50×19
|
190
|
|
BM15P-3
|
180×70
|
16
|
170×100
|
300
|
90×50
|
60×19
|
250
|
|
BM15P-4
|
220×70
|
16
|
210×100
|
300
|
100×50
|
70×19
|
320
|
|
BM15P-5
|
260×70
|
16
|
250×100
|
350
|
120×50
|
90×19
|
400
|
